Kit Quick Build

QBK KIT

Tempo stimato per assemblare l’aereo 200/250 ore

Realizzato completamente in alluminio  2024-T3  / 6061-T6. La struttura è calcolata per un peso massimo al decollo di  650,00 kg MTOW – fattore di carico +6/-3G

Nel Kit sara’ fornita tutta la ferramenta necessaria per completare l’aereo



Cosa è incluso nel QBK?

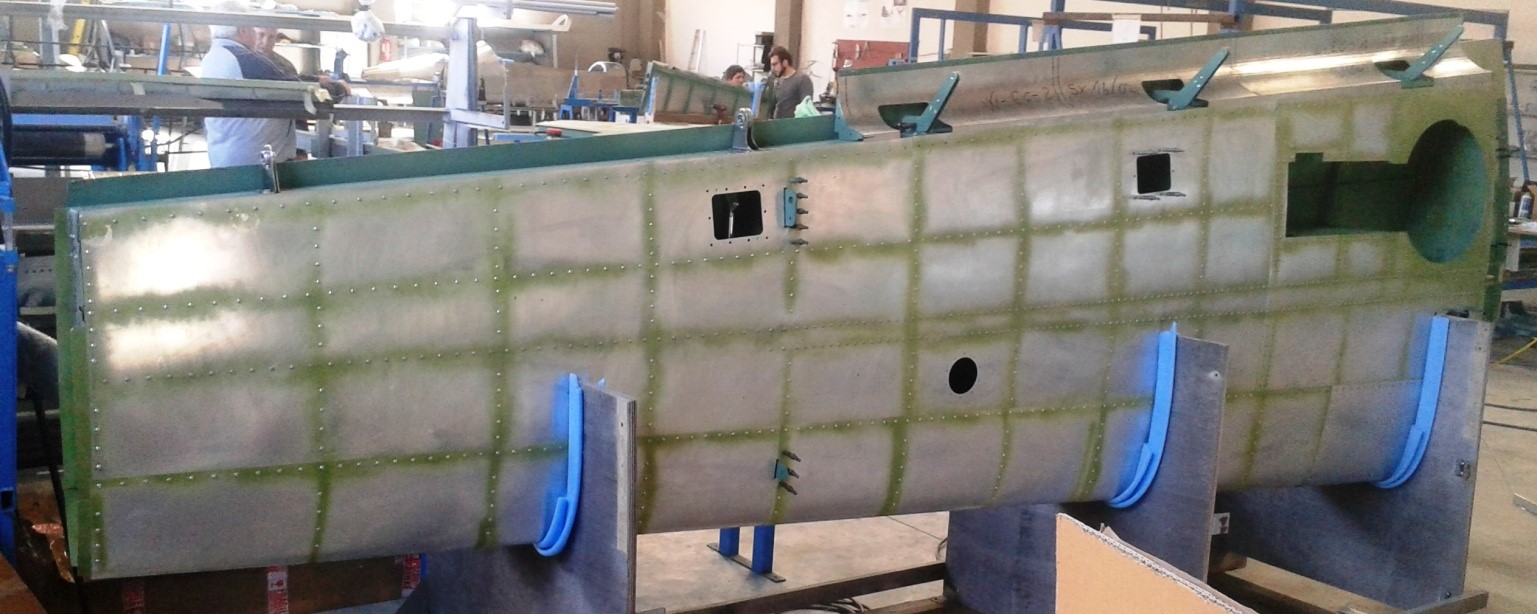

Kit Fusoliera

-Fusoliera totalmente chiusa;

-pavimento e predisposizione pedaliera realizzati in azienda;

-impianto benzina standard con tubi in alluminio inseriti;

-il costruttore dovrà inserire solo i comandi e gli strumenti che avrà deciso di utilizzare;

-roll-bar inserito;

-vano bagagli supplementare incluso;

-rivestimenti interni in lamiera da assemblare

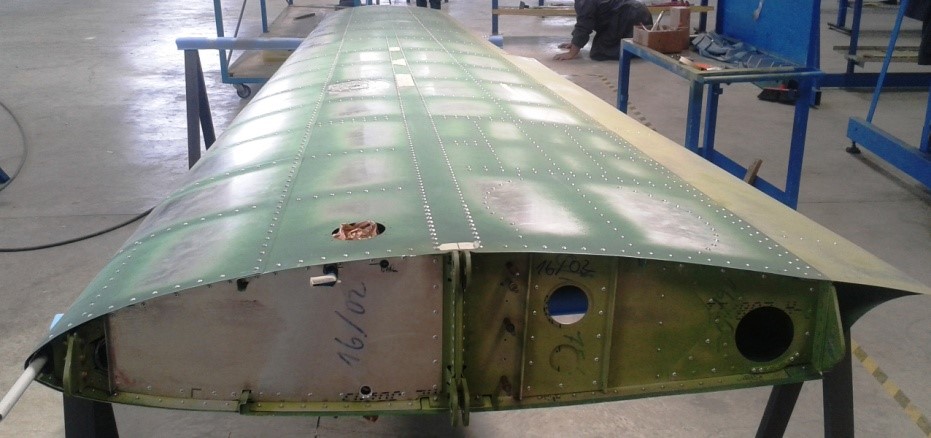

Kit Semiali

– ali totalmente chiuse e complete di serbatoi,

-carrello (se retrattile) inserito;

– tubo ritorno carburante;

-tubi pitot;

-predisposizione per cavi elettrici;

-barra dei comandi inserita;

-alettoni e flap già istallati e predisposti per inserimento in fusoliera;

Il costruttore deve solo inserire le tip in resina, regolare in fase finale i comandi ed il carrello

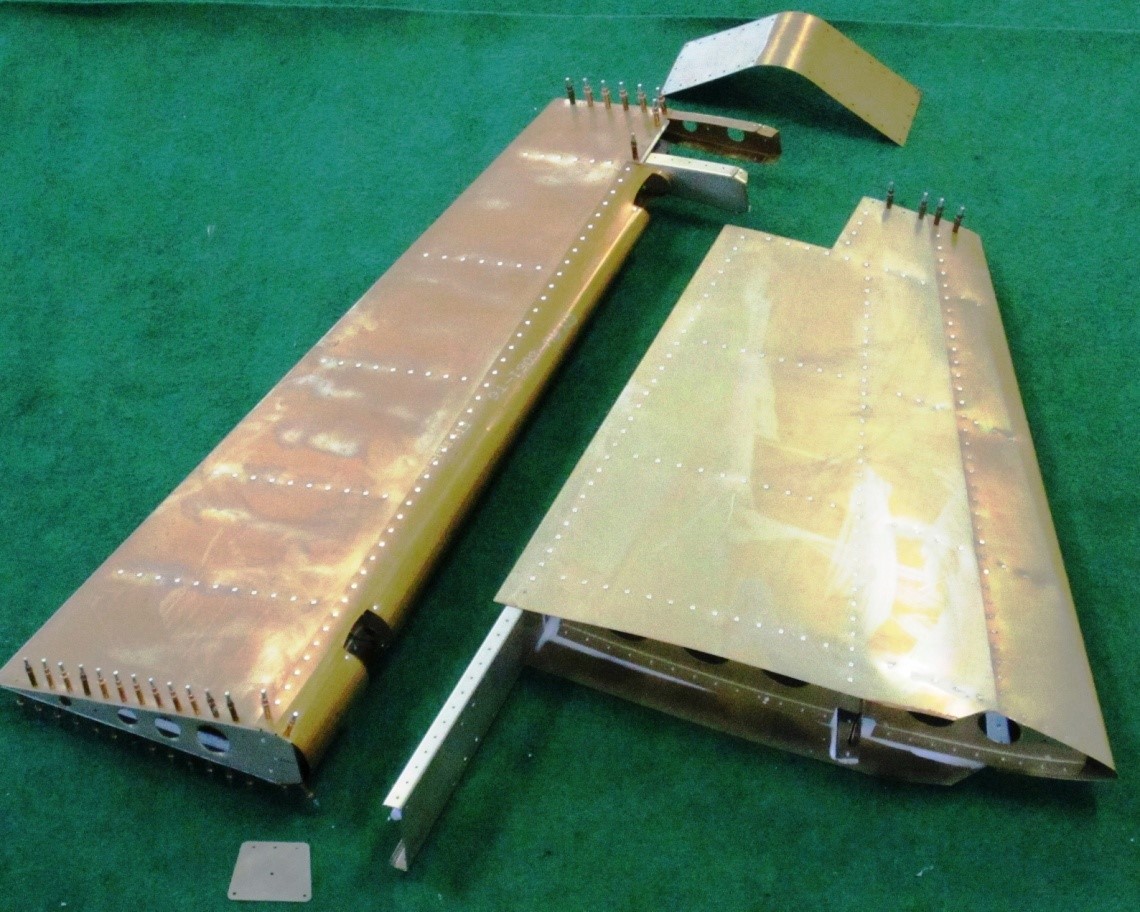

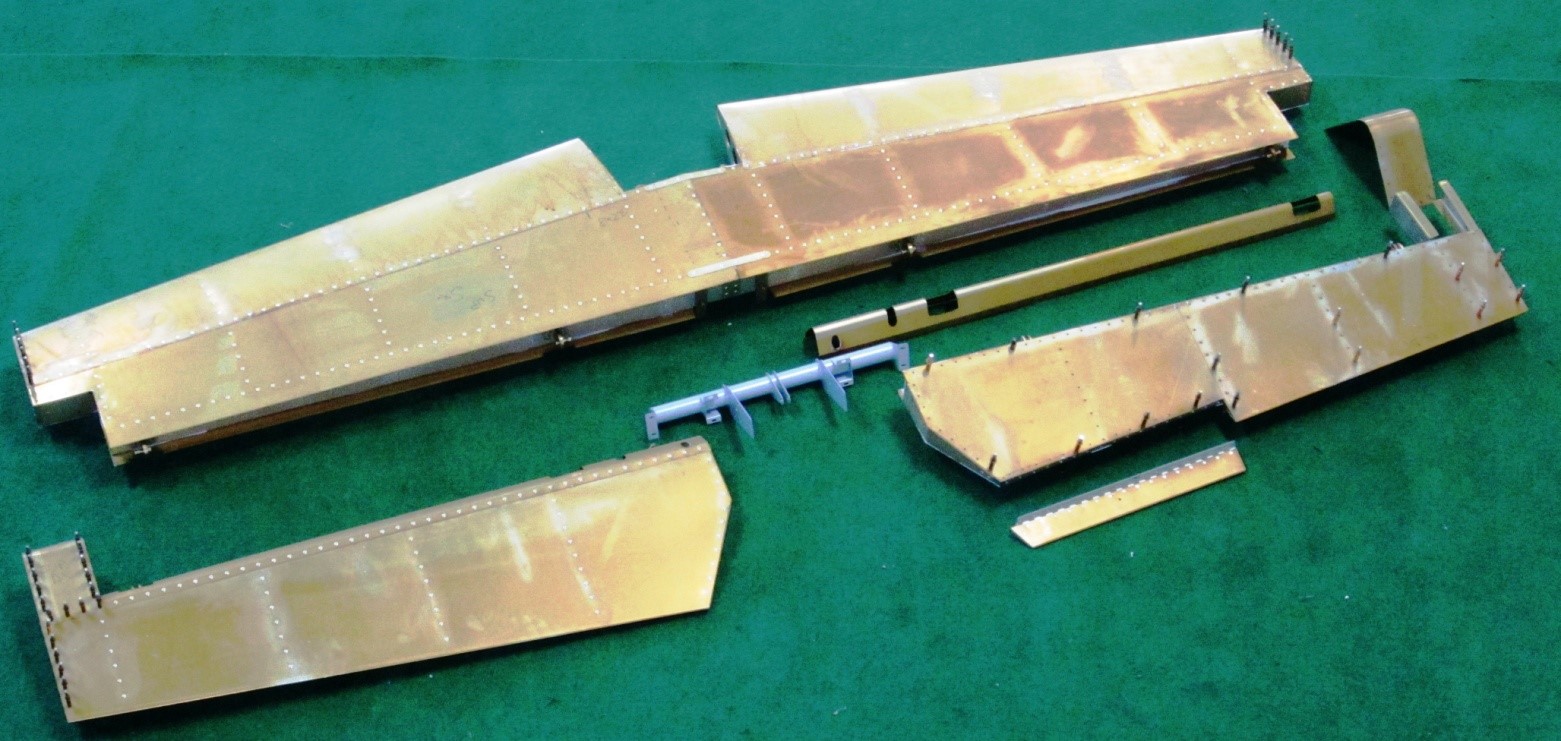

Kit Impennaggio

-totalmente chiuso;

-cerniere,contrappesi e kit trim totalmente assemblati e  predispost per inserimento in fusoliera;

Il costruttore amatoriale deve solo inserire  tip resina e fornire il motorino elettrico TRIM



Kit Comandi

– comandi totalmente assemblati a misura definitiva;

-i comandi alettone sono inseriti nelle semi ali;

-i comandi rimanenti saranno da istallare all’interno della fusoliera a cura del costruttore.

Kit carrello fisso

Il kit prevede una balestra fissa unica in 2024T3, completa di n.4 supporti per fissaggio struttura,  due ruote da 6” con freni che funzioneranno  manualmente, un carrello anteriore con ruota da 4 “

ATTENZIONE: Al l momento dell’ordine indicare  se si preferisce l’aereo con il carrello fisso o retrattile per via delle modifiche da apportare alla fusoliera ed alle  semi ali – inoltre il nostro carrello anteriore è addattato per l’inserimento sul nostro castello motore –

Kit serbatoi

N°2 serbatoi in alluminio compreso di accessori necessari per l’inserimento in ala;

– rivetti stagno , tappi inclusi in quanto già inseriti all’interno dell’ala

Kit Resine

-karman stabilizatore

-rivestimento pannello strumenti

-rivestimento inferiore del timone

-carman alari

Kit tip resine

-tip elevatore

-tip stabilizzatore

-tip deriva

-tip timone

-tip semiala

Kit Canopy

-canopy trasparante (il blu e il grigio sono opzionali)

-cornice canopy

Kit Impianto benzina

 5

Kit n.2 sensori benzina standard

Gli articoli che seguono  non sono inclusi nel kit ma possono essere acquistati separatamente:



Kit Copriruota

Freni su pedaliera



Freno parcheggio



Kit carrello retrattile

-carrello principale e naso ricoperti con vernice in polvere

– Carrello di atterraggio meccanico

– carrello di atterraggio boccole cilindri idraulici

– Hydraulic Power-Pack (12V)

– interruttori e componenti elettrici

– ruote con freni idraulici

– emergenza kit pompa idraulica

– tubi e raccordi









Kit serbatoi antiesplosione

n.2 serbatoi anti esplosione (capacità totale 95 litri) completi di accessori per inserimento in ali, tappi, cover in resina o alluminio;





Resina cofano



Tip trasparenti per ali



Servizio di Incollaggio Canopy



Castello motore per Rotax 912/914



Anello Rotax  (non necessario se si sceglie il  Rotax 914)



Antivibranti



Sedile standard

-in resina non rivestito

Sedile strutturale

-in resina non rivestito con struttura in alluminio calcolata ai carichi da urto, questo sedile è 6 cm più alto degli altri quindi attenzione a questo aspetto soprattutto per i costruttori più alti di 180 cm



Sedile standard rivestito

Freno posteriore (solo manuale)



Trim Elettrico


Sistema Manetta

Pannello strumenti posteriore



Predellino

Marmitte finte

Ogiva
